測高羅盤儀

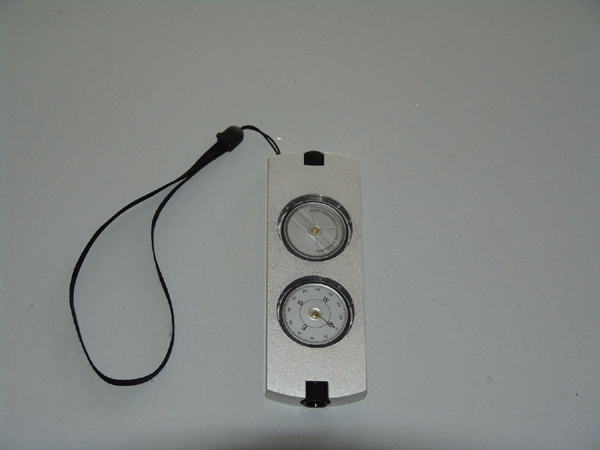

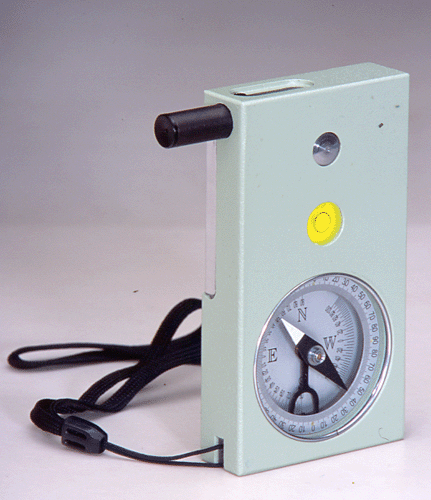

DQL-10型測高羅盤儀集兩種用途于一身：坡度/高度測量及方位測量，它由液體阻尼羅盤和測角器構成，使用方便，鋁制外殼堅固防撞防水，防腐蝕。這款高品質高精度儀器測量迅速準確，并可單手測量。
測角器刻度單位為度和百分比（0-90°，0-150%），刻度間隔為1°/1%，可以方便地進行水平垂直方向的測量，羅盤刻度為方位角（0-360°）。

水準器角值:	20′±5′/2mm
正切格值:	0.05
度盤格值：	1°,2.5°(方向盤)
重量：	0.25kg
尺寸：	110×60×19(mm)



測高羅盤儀功能介紹：
光學調節通過手指旋轉目鏡進行光學調節，使看到的刻線清晰，方位羅盤處目鏡狹縫
保持豎直，測角器處目鏡狹縫保持水平。



方位羅盤結構：
該羅盤設計精密，使用快速易操作，盤面由寶石軸承支撐，液體阻尼，盤面可無震動地平滑轉動。操作雙眼睜開，從羅盤一側的目鏡觀察，使刻線與目標重合，主要刻度（大數字）顯示你相對于目標物的方位角，小數字顯示目標物相對于你的相反的方位角。這樣有助于計算出精確的方位角。因?yàn)橐恢谎劬磿?huì)產生隱斜視，會影響一些人讀數的準確性，所以我們建議用兩只眼睛看。請按以下方法核對您是否有隱斜視：
用兩只眼睛看，然后閉上一只（睜開的是對著目鏡的那只眼睛），如果兩次看沒有差別，那么證明兩只眼睛沒有偏軸，你可以用一只眼睛看。如果有區別，閉上另外一只眼，調整視線要能看到儀器的一部分，這時會看到刻線在儀器之上并且正對著目標物。
該儀器還可用于三角測量，見圖2。假定從主要刻度上看對著小山的方位是0°，與公路拐彎處方位是64°，或從相反的刻度上看是180°和244°，你所在位置是這兩條線的交叉點，若要考慮磁偏角，結果會更精確。
該儀器背面的余切表可以用來計算距離，尤其是在可以看見兩個成狹小角度地界標的情況下用來確定位置。計算過程參見圖2。
假定公路拐點和油田井口上鐵架塔之間的角度為15°，從公路拐點向油田井口鐵架塔方位線畫一與64°方位線成90°的一條直線，在圖上經測量此距離為1.6Km(1mile)，那么沿著64°方位線你所處的位置是：
cot15°×1.6m＝6Km(cot15°×1mile＝3.7mile)
〖HT4”H〗測角器結構
刻度盤由寶石軸承支撐，所有可活動的部件浸泡在阻尼液體里。該阻尼液體作用是使刻度盤迅速歸位，盤面可無震動平滑轉動。



測高羅盤儀使用方法：
通常人們讀數時習慣用右眼，有些人用左眼更容易些，因?yàn)榇嬖谝曈X(jué)差異，最好使用兩只眼睛同時看，注意不要讓手擋住眼睛的視線。
用手把儀器舉在眼前,讓圓窗口面向左側，通過升降使儀器瞄準被測目標，直至水平刻度線瞄準被測物，通過目鏡讀取刻度。由于光學幻覺作用水平刻度線好象一直向外延伸
到被測物體，這樣可以容易地觀察水平刻度線是否對著被測物，使讀數迅速準確如圖3。
左側刻度顯示以度為單位的坡角（眼高水平面），右側刻度顯示從相同眼高處至被測點的高度，是用水平距離的百分比來表示的，下面舉例說明計算過程。
現在測量水平距離25m處柱子的高度，見圖4。
使儀器傾斜直至水平刻度線瞄準柱子頂端，得到讀數48% ，因?yàn)樗骄嚯x是25m，那么柱子高度為 ：48% × 25= 12 m, 此數須加上眼睛距離地面的高度，例如1.6m，最后得數
為：12＋1.6＝13.6m,這就是柱子的高度。
如需精確測量，特別是站在斜坡上測量時，需要測量?jī)蓚�(gè)數值，一個目鏡到柱子頂端，另一個目鏡到柱子底部。如果柱子底部在眼高水平面以下，讀到的百分比數值要累加。
例如圖5，如果頂端讀數為41%，底部讀數為13%，那么水平距離25m處柱子的高度為 ：
（41+13）% ×25 m =54% ×25m = 13.5m。
相反如果柱子底部在眼高水平面以上，頂端讀數要減去底部讀數。例如圖6，如果頂端讀數為64%，底部讀數為14%，那么該柱子高度為 ：
（64－14）%×25 m =50%×25m = 12.5m 
如果想要心算高度，我們建議水平距離最好選定 50，100 或200 米 ，這樣更簡單些。所有的百分比讀數都是基于水平距離基礎上，也就是說如果我們是在斜坡上測得的
距離，那么就要引入誤差。為得到精確結果，需要進行修正（如果坡度很小可以忽略不計）。
三角函數關系式為：
H = h× cos a 
其中：H － 真實或正確的高度
h － 觀測的高度
a － 地面的坡角
根據上面等式也可以得到正確的水平距離
其中：h － 沿著地面測量的距離
H － 正確的水平距離
當用沿地面測量的距離和坡角計算水平距離時，如果坡角是從眼高處至柱子底部測量的，那么就要引入誤差（因?yàn)檠劬偷孛嬗幸欢ň嚯x）。但直接沿地面測量坡角比較麻煩和不方便。若不想引入誤差，測量坡角時，在坡底眼高處設一可見的標志（或放置一柱子，標出眼高的位置），二條測量線變成平行線，用目鏡對準該點測量，正確的坡角為9°。圖7舉例說明兩種計算方法。
方法一沿著地面測量的距離為25m, 測量坡角為9°，讀出柱子頂端和底部百分比讀數分別為29% 和 23%
計算29% + 23% = 52%
25m×52% =13m
13m×cos9°=12.8m
方法二用 cos a (a為坡角) 乘以地面測量的距離25m
cos9°×25m=24.7m
24.7m × (23+29)%=12.8m
該例子說明如果坡角是9°時高度誤差僅為2.3%，如果坡角為35°時誤差就達到18%。
